你知道什么是预分支电缆?预分支电缆支架和电缆预分支接头说明
来源:www.xbdxdl.com 发布时间:2019/12/20 11:32:13

选择预分支电缆请认准甘肃西北之光电缆公司,预分支电缆就是预先做好分支电缆,电缆出厂后直接使用,不需要现场做分支;一次性通电率高,避免现场各种隐患情况出现;下面就来介绍下什么是预分支电缆?预分支电缆支架和电缆预分支接头使用。

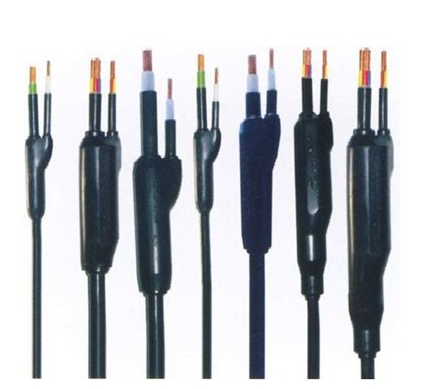

预分支电缆

一、什么是预分支电缆?
就是在常用的电缆型号上做预分支,比如VV、YJV交联电缆、防火电缆对分支接头的气密性防尘防水等,避免了因电缆接头引起电缆故障等。
预制分支电缆的主要性能:
1、绝缘电阻≥200MΩ;
2、绝缘耐压≥3.5kV/5min;
3、良好气密性与防水性,即将分支接头浸入水中,在水与电缆芯之间测量绝缘电阻和工频耐压均应符合1和2的要求。
4、分支接头的接触电阻的小,接触电阻与等长的分支线的基准电阻之比值≤1.2;
5、接头短路强度大,短路后接触电阻比率的变化率≤0.2;
6、ZR-YJV型阻燃预制分支电缆,护套的自熄时间≤12s,符合GB12666.5 的要求;
7、NH耐火型电缆除了能在正常的工作条件下供电外,也能在燃烧情况下,保持90min的正常运行,符合GB12666.6的要求。
8、VV型电缆的铜芯的工作温度为70℃,YJV型电缆的铜芯的工作温度为90℃;
9、具有优良的耐腐蚀性,能抵抗无机盐、油、碱、酸和有机剂对它的腐蚀;
10、YJV型预制分支电缆具有优良的热稳定性和抗老性;
11、GWDZ、WDZA、WDNA、WDZAN-清洁型预制分支电缆具有低烟、低毒、无卤、耐火等优越性能。

12、GZR-YJV隔氯层系列分支电缆。具有高阻燃、耐火性能、阻燃性能超过阻燃标准A类。


预分支电缆结构:

主要电缆导体、绝缘层、屏蔽层、保护层和预分支电缆连接体组成,主要应用于电能输送;因为直接在电缆厂加工而成,不用现场剥开电缆做分支,保持了电缆的完整的电气性能。分支接头采用三种类型:U型、C型、O型质量均超国家标准,达到世界水平。预分支电缆的分支开口根据现场需求定制,可向上或向下。


二、预分支电缆支架

预分支电缆支架作用主要是固定电缆,尤其是竖井分支电缆敷设,根据现场情况每隔几米固定都是有标准的,从现场测量到预分支米数和型号都有专业人员完成,提供一整套包括挂钩,分支箱等电缆附件,下面就整理下预分支电缆支架详情。


电缆固定夹产品说明
1、材料:预分支电缆固定夹采用BMC(纤维增强不饱和聚酯团状模塑料)材料模压而成,是一种高性能的绝缘材料。
2、外观:采用青白色还有棕红色两种,外形设计增加了一些时尚的元素,尤其是上半部电缆夹具采用了弧形的顶部,使得整体电缆夹具更加动感、美观、实用、光滑。
3、安装:预分支电缆固定夹的材料本身就是绝缘的,可直接与电缆的外护套接触,不会产生涡流损耗,可避免由此而产生的电能消耗和对电缆本身的损害,提高输电能力,安装简便。大大减轻安装人员的劳动强度,提高工作效率。
4、重要参数:预分支电缆固定夹均经第三方检测机构检测,主要性能可达到:
1)常态下绝缘电阻可达到6.3×1014Ω;
2)拉伸断裂应力可达到22.12Mpa;

3)燃烧性能可达到UL规范的V-0级。


预分支电缆支架规格说明:
1、型号:YFD-31外形尺寸:180×44×22mm适用电缆外径:50-150m㎡
2、 型号:YFD-32外形尺寸:240×55×25mm适用电缆外径:185-300m㎡
3、 型号:YFD-33外形尺寸:180×44×22mm适用电缆外径:50-150m㎡
4、 型号:YFD-34外形尺寸:240×55×25mm适用电缆外径:185-240m㎡
5、材料:采用电气和机械性能优良的BMC(纤维增强不饱和聚酯团状模塑料)材料模压而成。

6、 特点及适用场合:具有防涡流、阻燃、不吸水、高强度、安装方便等。确保电气竖井中的电缆排列整齐,不出现交叉排列现象,既可以防止涡流损耗产生,也可以防止因外力或自重使电缆产生移动。用于高层或多层建筑电气竖井中主供电电缆、应急照明电缆的固定。因其安装便捷,节省人力、物力,尤其是可以替代电缆桥架使用,是一款性价比的电缆线夹产品。

以上就分享到这里,希望能对大家有所帮助。
